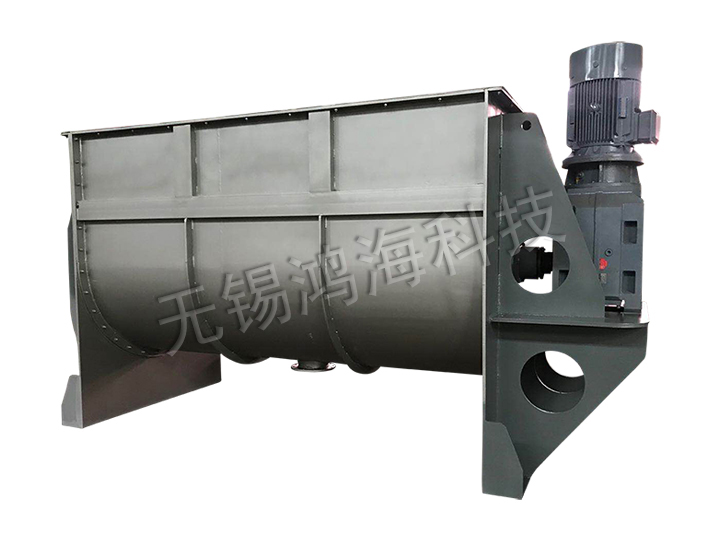

WLDC-锂电螺带混合机

产品描述
       WLDC-锂电螺带混合机由U形筒体,内外二层螺旋带组成,具有独特的结构,混合速度快,混合均匀度高,在不同物料的混合要求下(特殊物料必须每次混合需清洗)采用不同螺旋带结构,可加热、干燥的夹套型。
产品特点
       特种雾化液体,设有特种喷头。卧式机上也可以设有活动门,以便供用户清洗。好的生产工艺和材料延长了设备的使用寿命,安全可靠的特性。针对于锂电池行业,卧式螺带混合机的设计结构,适用于电池粉体材料工艺。
技术参数
       每批次处理能力:0.1~20立方米
       每批次处理物料:0.3~15吨
       所用混合时间在:3~15分钟
       设备材质可为316L、321、304、碳钢
性能介绍
       针对钴酸锂、磷酸铁锂、三元等锂电池粉体,卧式螺带混合机经过以下特殊设计,适应电池粉体材料的混合工艺。
       1. 设备筒体具有65%左右的装载率,装载系数高,在同样装载量的情况下,设备占用空间小。
       2. “U”形筒体与两端板组焊成一体,筒体整体强度高,密封可靠。
       3. 筒体内部采用好的内衬工艺,确保四氟板与不锈钢母材的粘接力,同时厚度2-3mm,大于一般的喷涂工艺,具有长的使用寿命。
       4. 搅拌装置采用一体式形式,在确保混合均匀度的同时,具有少的功率消耗,确保设备的稳定性,适用于一些高密度物料。搅拌装置根据客户要求,可喷涂HALAR/WC。
       5. 搅拌主轴与两端传动轴法兰连接,适合后期维护。
       6. 两端轴密封采用机械加填料密封形式,具有良好的密封性能,确保两端不漏粉。
       7. 动力与结构选配合理,可实现负载启动。
       8. 产品型号多,从实验室到大生产(30立方)均有不同机型满足要求。
工作原理
       1. 驱动方式采用H系列-斜齿面齿轮减速机,可以灵活加装液力偶合器,使设备满足重载的情况下启动。此驱动方式噪音低,设备运转稳定。
       2. 卧式螺带混合机装载系数高达70%,节省了设备的占用空间。
       3. 筒体采用科学的喷涂工艺,ETFE材料耐高温、耐摩擦:正常磨损后可以小面积修复,不影响设备生产周期。
       4. 主轴螺带分内外二层,内层螺带将物料向筒体两端运动,外层螺带将物料向中间移动,形成物料对流,达到混合均匀。卧式螺带达到混合均匀度的同时也加快了混合速度,减少了电能消耗。搅拌主轴可喷WC,根据客户要求可定制。
       5. 两端密封采用迷宫+填料双重密封,迷宫可以根据物料的特性调节,填料采用四氟盘根,耐磨性好、回弹性好、使用寿命长。
       6. 该设备在运转过程中平稳,噪音低,混合效率高,节能环保。可与称重模块连接,满足高精度的称重系统需求。
       7. 进料方式可采取真空上料方式,出料方式为气动翻板出料,放料速度快。
规格参数
型号 WLDC-0.3 WLDC-0.5 WLDC-1 WLDC-1.5 WLDC-2 WLDC-3 WLDC-4 WLDC-6 WLDC-8 WLDC-10 WLDC-15 WLDC-20 WLDC-30
电机功率(kw) 3-5.5 4-11 7.5-15 11-18.5 15-22 18.5-30 22-37 37-55 37-55 45-75 56 75 120
混合量(L) 120-180 200-300 400-600 600-900 800-1200 1200-1800 1600-2400 2400-3600 3200-4800 4000-6000 6000-9000 10000-12000 15000-18000
尺寸
(mm)
2000 2500 2700 3000 3400 3800 4100 4500 5000 5500 6500 7500 9000
700 800 1000 1100 1200 1300 1400 1700 1800 1900 2100 2400 2600
1000 1400 1450 1550 1700 1950 200 2100 2200 2500 2800 3000 3500
设备重量(kg) 800 1200 1800 2000 2300 3200 4000 6000 7000 8000 9800 13000 18000
* 表中混合量是以比重为1的粉料为介质所测数据,选型应根据产品的目数、比重等参数进行计算。
* 如有高温、高压、易燃、易爆、腐蚀性等工况时,必须提供详细数据,以便另行选型定制。
* 本表数据及图片如有调整,恕不另行通知,正确参数以提供的实物为准。
* 本表未能包括所有产品,了解详情请和我们销售工程师联系。
